Если скважина на воду не слишком глубокая и применяется для полива на садовом участке, снабжать ее автоматикой нет особого смысла. Если вода поступает в дом, когда применяется сложное водоснабжение, автоматика требуется обязательно.
Что такое автоматика для скважин, основные схемы
«Автоматика» — это совокупность датчиков и реле, защищающих, контролирующих и регулирующих силовое оборудование. Основное назначение автоматики для скважин — систематизировать деятельность насосов и защитить от факторов, которые способны вывести насосы из строя.
Получили распространение две основные схемы управления насосами:
- Первая схема в обязательном порядке включает специальный накопительный резервуар, и управление выполняется по уровню воды в резервуаре.
- Автоматизация скважин второго типа основывается на контроле давления в системе. В связи с этим главный компонент здесь — датчик давления.
Для домашней водоносной скважины довольно часто выбирают схему с датчиком давления, но ставят и баки. При небольшом расходе воды так легче поддерживать требуемое давление, а риск гидроудара сводится практически к нулю.
Типы автоматики
Различают три разновидности автоматики для скважин трех поколений.
Автоматика для водоносных скважин первого поколения
Наиболее распространенная и дешевая, но проверенная и надежная система. Вполне может быть установлена своими руками. Состоит из 3-х основных устройств:
- Гидроаккумулятор (мембранный бак) — играет роль накопителя воды.
- Датчик сухого хода — выключает насос, когда в камере отсутствует вода, не позволяя перегреваться и работать «всухую».
- Реле давления, которое находится в гидроаккумуляторе. На протяжении расхода воды давление в гидроаккумуляторе падает, как только доходит до предела, реле автоматически запускает насос. Как только бак заполняется и давление достигает своего верхнего предела, насос отключается.
Нередко автоматика для скважин 1-го поколения идет в сборе со самовсасывающим насосом — в форме насосных станций. В целях автоматизации скважины до 10-15 м подобные станции будут самым лучшим решением.
Когда система монтируется для погружного насоса, в нее входят специальные поплавки-выключатели, которые отключают насос, когда уровень воды падает, дабы он не работал без воды и не перегрелся.
Автоматика второго поколения
В целях автоматизации используется функциональный электронный блок, при этом его датчики устанавливаются в водопроводную систему и на сам насос. Гидроаккумулятор не устанавливают. Датчики в водопроводе реагируют на давление воды: когда давление опускается ниже установленной величины, на блок управления тут же поступает сигнал, и насос включается. Когда давление восстанавливается — срабатывают датчики, и оборудование выключается.
Данная система в наладке и установке весьма сложна и запрашивает знания электротехники. Применяется при автоматизации с погружными насосами.
Автоматика для водоносных скважин третьего поколения
Представляет эффективную и надежную электронную систему, которая позволит экономить электроэнергию и ресурсы силового оборудования. Обеспечивает 100-процентную защиту двигателя насоса от перегрева и скачков напряжения в электросети.
Система монтируется без мембранного бака. Основное отличие от автоматики 2-го поколения — контроль мощности насоса исходя из разбора воды. В автоматизированных системах первого и второго поколения насосы всегда включены на полную мощность. Автоматика 3-го поколения гарантирует работу в щадящем режиме, защищая от раннего выхода из строя.
Автоматизация подобного вида выполняется и настраивается специалистами. На осуществлении работ этого профиля специализируется, в частности, общество vodabur.

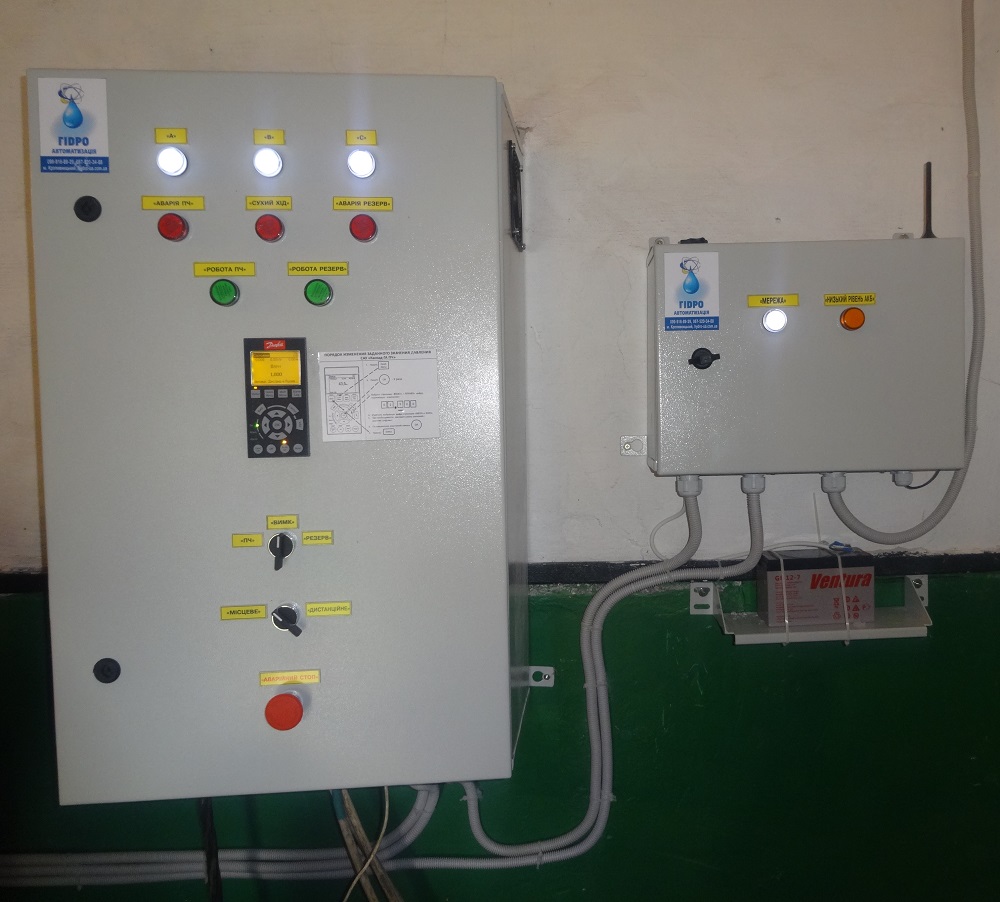

Для каких задач необходим шкаф управления насосом
Шкафы управления насосом используются не только жилищно-коммунальными объектами и промышленными предприятиями. Сегодня они устанавливаются в частных домах с целью управления автоматизированным водоснабжением.
При помощи шкафа возможно управлять электродвигателями как одного, так и нескольких насосов.
Шкаф управления насосом выполняет следующие задачи:
- регулирует работу частотного преобразователя.
- обеспечивает плавный, безопасный запуск двигателя.
- прослеживает в системе температуру и уровень воды.
- оптимизирует и координирует функционирование сразу нескольких насосов.
- предоставляет информацию о каждом агрегате.
Когда насосов несколько, шкаф может обеспечить попеременную работу. Это, первым делом, спасет от быстрого изнашивания, и не помогает заиливаться насосу, оставшемуся без работы.
Шкаф управления насосом имеет на данный момент разную комплектацию, исходя из количества насосов. Устройство облегчает работу по управлению системой автономного водоснабжения.
